- 본 시방서는 주차장 벽면과 기타 시설물 보호 및 차량의 파손을 방지하는 기능으로 규정 한다.
- 건물주차장, 아파트주차장 및 공장, 창고
2. 재 료
1) 주재료 : 주재료 : 합성수지(Vinyl Chloride)으로 사출 성형한 제품.
2) 부재료
① 앵커볼트 : 와셔 및 볼트를 포함 제조업자가 추천하는 규격, 종류로 아연 도금된 것 또는 기타 녹막이 처리된 것.
② 쇄기앙카 : Φ17*150㎜, 내열성 및 내구성을 가진제품
③ 충진제 : 제조업자가 추천하는 엑폭시 수지형 접착제로 시공이 용이하고 우수한 점착성 및 내구성을 가진 제품( FIS V360)

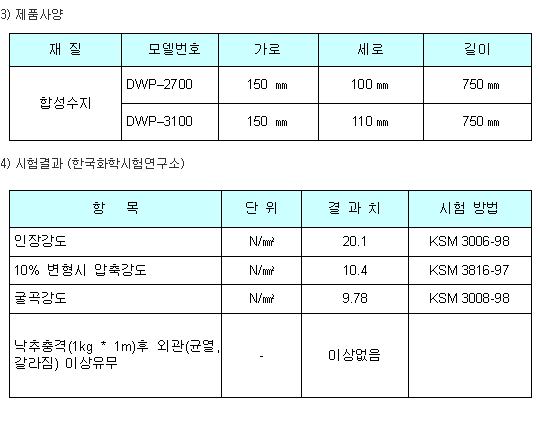

3. 제 품
1) 품 명 : 대웅 CAR-STOPER
2) 색 상 : 검정(기본생산)
5. 시 공 방 법(자료실:케미칼앵커의 사용방법 참조)
① 계획에 의해 설치 하고자 주차장 바닥에 계획선을 치고 그 선을 기준점으로 한다.(약 1,000~1,200㎜)
② 기준선을 중심으로 설치 부위를 125~250㎜ 간격으로 분활 하고, Φ17Con용 Drill를 사용하여, 설치 바닥에 Hole 깊이를 약 150~170㎜로 Drilling한다.
③ Air compressor 로 Hole에 이 물질을 깨끗이 제거하고, Φ17*150㎜ 쇄기앙카를 Hole에 삽입한다.
④ 카스토퍼와 바닥의 Hole를 일치시킨 후, 카스토퍼 상부의 Hole에 Φ12*203㎜ 육각스크류 볼트를 Fix하여 임패트로 조여준다.
⑤ 돌출된 Bolt에 Car-stop Hole에 일치하여 끼워 넣은 후 Netting하여 Fix한다.
⑥ 설치된 Car-Stopper의 Hole에 Yellow Cap을 끼워 넣는다.
⑦ 설치가 끝난 다음 하자가 있는 부분은 즉각 보수 및 교체한다.
6. 시공 조건
① 시공자는 작업이 행해지는 장소의 여건을 신중히 조사하여 불충분한 조건에 대해서는 서면으로 계약자에게 고지하여야 한다.
② 불충분한 조건이 시공자가 수긍할 수 있는 방식대로 개선되지 않는 한 작업을 진행시켜서는 안 된다
③ 가능한 설계자가 의도한 계획을 준수해야 한다.
